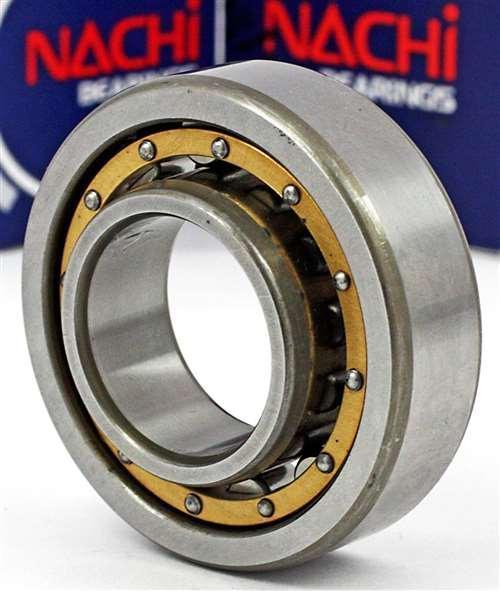

Roulement à rouleaux cylindriques NU238MY Nachi Japon 190x340x55

La construction de ce type de roulement à rouleaux est la plus simple de tous les roulements à rouleaux radiaux. Ce type de roulement est souvent utilisé dans des applications à grande vitesse. Parce que l'anneau intérieur, l'anneau extérieur et les rouleaux sont en contact linéaire, ce type de roulement a une grande capacité de charge radiale. Les différentes configurations de roulements à rouleaux cylindriques sont : N,NJ,NF,NU,RNU : nervures intégrales (flasques)
NH,NP,NUP,NUH : nervures intégrales et lâches
NN,NNU : roulements à double rangée
Les configurations ayant des flasques intégrales ou des nervures lâches sur les anneaux intérieur et extérieur peuvent supporter une petite charge axiale. Étant donné que ce type de roulement supporte des charges axiales sous forme d'action de glissement entre l'extrémité des rouleaux et les faces de flasque, le chargement axial est limité. Les roulements à rouleaux cylindriques à double rangée sont utilisés pour des applications à grande vitesse et de haute précision telles que ; le support de broche principale pour les tours, les fraiseuses et les centres d'usinage. Le jeu radial des roulements à alésage conique peut être ajusté lors du montage du(des) roulement(s) sur le journal d'accouplement. Les cages standard sont en acier pressé ou en résine polyamide. Des cages usinées en laiton haute résistance sont utilisées pour des roulements de grande dimension ou pour des applications à grande vitesse.
